安裝算量軟件之CAD圖紙?zhí)幚韱?wèn)題匯總

1.圖紙為塊怎么處理

答：當圖紙整體為塊或部分圖紙為塊的時候需要將圖紙分解了。分解的方法有兩種，操作分別如下：

第一種：CAD中分解

用天正軟件將圖紙打開→使用修改菜單中的分解命令或直接在命令行輸入X敲回車→根據提示選擇需要分解的圖紙→選擇完成后右鍵即可→保存圖紙

第二種：在安裝算量軟件中進行分解

將圖紙調入到安裝算量軟件中后單擊CAD底圖工具欄中的分解底圖命令

→根據提示將鼠標指向需要分解的圖紙(指向后圖紙成白色高亮表示需要分解的圖紙)→單擊鼠標左鍵即可。

2.導入到軟件中的圖紙看不全怎么處理？

答：當導入到軟件中的圖紙看不全，如看不到墻線、軸線等的時候只需要將圖紙轉換成T3(天正3)格式的文件即可。轉換步驟如下：

①啟動天正軟件將看不全的圖紙打開

②單擊左方的文件布圖→圖形導出à彈出圖形導出對話框，默認的文件類型就為天正3文件，單擊保存即可。(若左方未顯示出菜單可使用+，顯示或隱藏該菜單)

③將轉換成的T3格式文件導入到安裝算量軟件中即可

3.批量轉天正3格式文件怎么處理？

答：當工程中圖紙較多，一張一張的轉天正3格式文件很慢，批量轉換格式怎么處理？操作如下：

①啟動天正軟件

②在命令行輸入命令PLZJ敲回車

③彈出請選擇待轉換的文件對話框，在該對話框中選擇需要轉換的圖紙后單擊打開命令→在彈出的對話框中選擇轉換后保存的文件后單擊確定

④根據命令行提示選擇輸出的文件類型，在命令行中輸入3敲回車，命令行提示輸入文件名稱后綴，默認為_(kāi)t3敲回車即可。

⑤批量轉換文件格式的時候文件越多圖紙?jiān)酱笮枰臅r(shí)間越多，所以在命令行上方提示成功的轉換TArch3文件：XXX的時候才推出天正軟件，以免在沒有轉換的情況下推出天正軟件導致圖形沒有轉換成功。

4.圖紙為加密圖紙?jiān)趺刺幚?（使用天正加密塊解密工具）

答：當我們拿到的圖紙為加密圖紙的時候怎么處理？使用解密工具解密即可。那么首先我們?cè)趺粗缊D紙是否是加密塊呢？一般圖紙的塊加密雙擊該塊出現如下圖提示輸入密碼：

解密的操作步驟如下：

①用天正軟件將加密的圖紙打開

②調入解密工具，將解密工具直接拖動到圖形區即可

③在命令行輸入命令YJT_GJFJ后敲回車

④根據提示選擇需要分解的塊，鼠標左鍵單擊該塊即可。

⑤分解成功后將文件轉成天正3格式文件即可。

5.圖紙?jiān)诓季掷镌鯓犹幚恚?/span>

答：當我們需要計算的圖紙?jiān)诓季掷锒Ｐ屠餂](méi)有怎么處理呢？操作方法如下：

①用天正軟件將該圖紙打開切換到布局中

②在命令行中輸入MSPACE，框選你需要復制的圖紙，然后復制，在復制的過程中若圖紙過大或選中內容過多的時候可能有點卡，等待即可。

③新建一個CAD文件粘貼→轉成天正3文件即可。

6.只有藍圖沒有電子版的CAD圖怎么處理?

答：當我們?cè)谒懔康臅r(shí)候沒有CAD電子版的圖紙，只提供了藍圖的時候怎么處理？操作步驟如下：

①使用掃描儀或照相機的方式將藍圖轉換成圖片格式的文件(建議轉換成常見的BMP、JPG等格式)

②添加圖紙的時候選擇文件的格式類型為圖片格式文件

→選擇相應的文件單擊打開調入軟件。

③設置比例。單擊CAD底圖工具欄中的比例按鈕

根據提示選擇有標尺的兩點→在彈出的測量比例對話框中的實際距離輸入實際長度→單擊確認比例設置完成

④若是圖片格式的文件調入到軟件后算量的方式為手工計算方式，即設備采用點畫設備的方式,管線采用畫管線的方式

7.在計算管線的時候感覺比較卡怎么辦？

答：當設計圖文件比較大或設計圖線條比較多在算量的時候覺得比較卡，特別是在計算管線的時候，遇到這種情況的時候建議只顯示當前計算的這張圖紙，其他圖紙隱藏，這樣會感覺到不那么卡。操作步驟如下：

①單擊底圖狀態下拉按鈕→選擇底圖顯示區域

②根據提示選擇需要顯示的區域即可

注:通過底圖狀態按鈕還可以對當前選擇的圖元進行圖元和圖層的操作，如：僅顯示選中圖元、隱藏選中圖元、隱藏相同圖元、僅顯示選中圖元所在圖層等操作。

8.一個DWG文件中圖紙比例不同該如何處理？

答：在軟件中一張圖紙只能設置一個比例，所以當一個DWG文件中存在比例不同的情況時，調入多次圖紙分別設置各自的比例。設置比例如下：

調入圖紙后單擊CAD底圖中的比例按鈕如下圖：

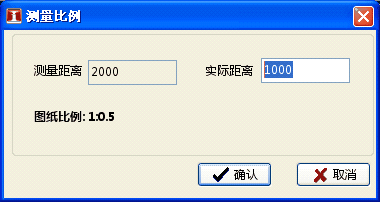

→根據提示畫出一段有標注的測量線方便輸入其實際距離→測量線繪制完成后彈出測量比例對話框，在該對話框中的實際距離中輸入其實際長度軟件自動計算其比例。測量比例對話框如下圖：

9.在CAD中看圖紙都是正常的，導入軟件后圖紙發下圖紙有角度旋轉怎樣處理？

答：在CAD中看上去是正常的是因?yàn)轱@示的視圖沒有切換到俯視視圖，通過視圖菜單→三維視圖→俯視，這時會發現在CAD中看到的情況和調入軟件中的情況一樣，都有帶角度的旋轉。我們?cè)鯓影阉D(zhuǎn)正呢？操作步驟如下：

①首先用CAD軟件將該張圖紙打開，按照上面的操作步驟將視圖切換為俯視視圖

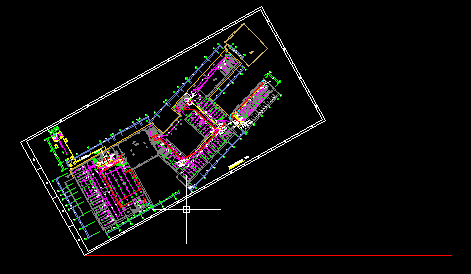

②旋轉一個點在正交模式下繪制一條直線(一般選擇左下角)，如下圖紅色的線為在正交模式下手工繪制的一條直線：

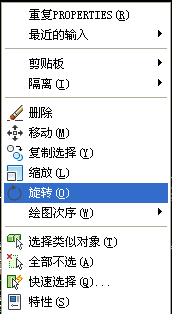

③框選的方式將需要旋轉的圖紙選中→右鍵單擊選擇旋轉，如圖：

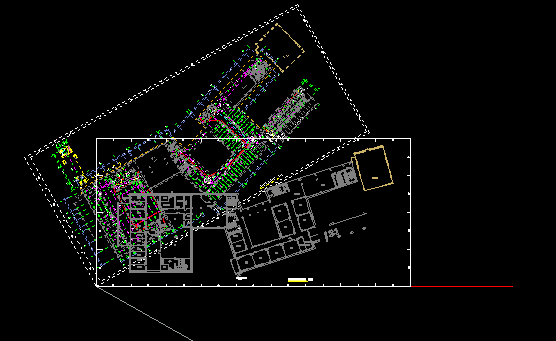

→將正交模式關掉→根據提示指定基點，指定基點的時候指定的點為先前我們繪制直線的起點位置即左下角→基點指定后進行旋轉即可，當圖紙最下方的邊線和手工繪制的紅線重合時單擊鼠標左鍵即可，如圖：

④保存圖紙(非T3的圖紙的話轉成T3格式)，將保存后的圖紙調入軟件后顯示正常了。

10.圖紙版本較高導入軟件看不到怎樣處理？

答：目前軟件支持CAD2012以及2012以下版本，暫不支持高于該版本的圖紙。處理方式如下：

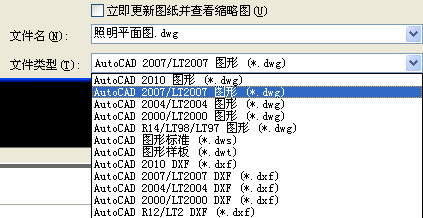

用高版本CAD軟件打開該張圖紙→另存為文件→在彈出的圖形另存為對話框中文件類型選擇2012及以下版本→保存即可，如圖：

若為天正軟件設計圖紙，將該圖紙轉為天正3格式的文件，天正3格式文件轉換詳參天正3文件轉換操作步驟。

11.導入圖紙后不齊全，用CAD打開提示由外部參照，應該怎樣處理？

答：CAD打開該圖紙后提示有外部參照，需要在CAD中將參照綁定后導入算量軟件后才會顯示完全。外部參照綁定操作步驟如下：

①用CAD將有外部參照的圖紙打開。

②選擇插入菜單中的外部參照命令，或在CAD命令行中輸入如下命令xref，輸入完成后敲回車。

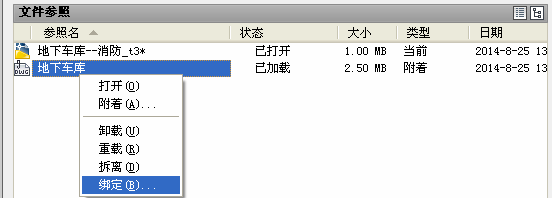

③在彈出的對話框中可以看到參照的圖紙，右鍵單擊參照?qǐng)D紙選擇綁定即可，如圖：

④綁定成功后在該文件列表中參照?qǐng)D紙這一行消失，證明綁定成功。

⑤保存文件調入算量軟件中即可。

12.圖紙文件較大調入速度較慢有沒有高效的方式進行處理？

答：CAD圖紙文件較大的時候調入軟件中速度比較慢時，參照以下處理方式進行處理。

①清理CAD圖紙：用CAD軟件將圖紙打開→文件→圖形使用工具→清理。

②刪除布局：當有多個布局的時候?qū)⒍嘤嗟牟季謩h除以達到CAD文件變小的目的。

③刪除多余信息：當設計圖將所有專業或多個專業的圖紙?jiān)O(shè)計為一個DWG文件的時候，如我只做電氣專業，那么將其他專業的圖紙刪除以達到將CAD文件變小的目的。

④復制新建文件：當圖紙文件過大的時候調入軟件比較卡，這些圖紙又都是我需要計算的。那么用CAD將該圖紙打開，分樓層或分專業的方式將圖紙復制出去，新建CAD文件分別粘貼保存即可。

13.圖紙多重插入塊如何處理？

答：當圖紙為多重插入塊的時候使用炸開工具將其炸開即可。操作步驟如下：

①用CAD軟件將該張圖紙打開。

②分別將exm.lsp和delock.fas兩個文件先后拖到CAD圖形區中。

③拖入delock.fas文件后提示如下：

④根據提示輸入命令UNLOCK或DELOCK命令，根據提示選擇需要炸開的塊即可。

⑤保存文件調入到算量軟件中即可。
